羊城立式多級離心泵|羊城水泵|100DL72-20*3|生活供水|建筑供水專用泵|廣州市羊水泵實業有

• 型      號：100DL72-20*3
• 尺      寸：廣州市羊水泵實業有限公司
• 功      率：22
• 轉      速：1480
• 流      量：72
• 揚      程：60
• 葉輪直徑：.
• 介質溫度：0~80℃
• 效      率：72

產品詳情product details

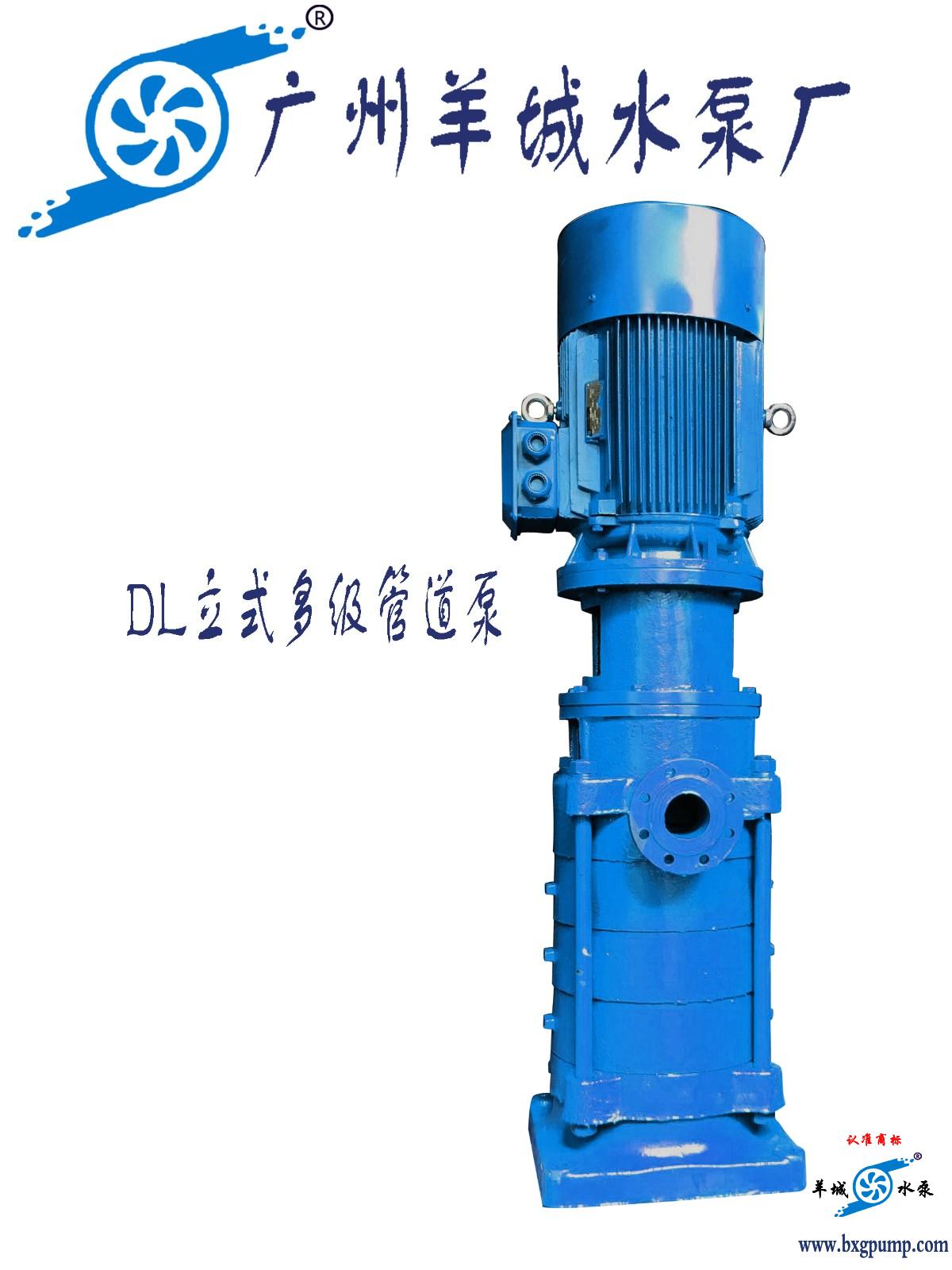

                        DL（F）型立式多級管道泵

羊城水泵|DL立式多級管道泵|羊城牌水泵100DL108-20*3|廣州市羊城水泵廠|羊城泵業

一、用途：

       本泵標準采用JB/TQ809-89，JB/T6435.2-92

DL（F）型立式多級管道離心泵在結構上采用了立式、分段型式，因而運轉安全、平穩、壽命長、占地面積小、安裝維修方便。此泵型特別適用于高低層建筑的住宅、醫院、旅館、百貨大樓等等的消防、生活供水以及空調機組循環、冷卻水輸送等。

二、結構說明：

1、DL（F）型泵是立式多級的節段式結構。用螺栓把進水段、中段、出水段夾緊聯成一體。泵每一級裝一個葉輪、一個導水葉。泵的軸向力平衡方法解決，殘余軸向力由一個不球軸軸承受，并用油脂潤滑。軸封可用軟填料或機械密封兩種結構；

    2、DL（F）泵的主要零部件有：進水段、中段、出水段、電機座、葉輪、導葉、末級導葉、軸、軸套、密封環、件用鑄鐵；

3、軸套、上下軸承、密封環、葉輪為易損件，檢修時應按磨損程度更換。

三、水泵型號及意義

           （例：80DLF54-20×3）：80--吸入排出口徑為80mm  DL--立式多級泵 F--不銹鋼軸銅葉輪 54--設計點流量54m3/h 20--一級泵設計點揚程20M 3--水泵級數3

四、材質選用：鑄鐵



DL型立式多級離心泵
型 號	級 數	流 量(m3/h)	流 量(L/S)	揚 程 (m)	轉 速 (r/min)	軸功率(kw)	電機功率(kw)	效 率 (%)	吸 程 (m)	汽蝕余量 (m)
50DL-12.6-12	2	12.6	3.5	24.4	1450	1.55	3	54	7.6	2.66
	3	12.6	3.5	36.6		2.33	3	54	7.6	2.66
	4	12.6	3.5	48.8		3.10	4	54	7.6	2.66
	5	12.6	3.5	61		3.88	5.5	54	7.6	2.66
	6	12.6	3.5	73.2		4.65	5.5	54	7.6	2.66
	7	12.6	3.5	85.4		5.43	7.5	54	7.6	2.66
	8	12.6	3.5	97.6		6.20	7.5	54	7.6	2.66
	9	12.6	3.5	109.8		6.98	11	54	7.6	2.66
	10	12.6	3.5	122		7.75	11	54	7.6	2.66
65DL-30-16	2	30	8.33	32	1450	4.22	5.5	62	7.6	2.82
	3	30	8.33	48		6.33	7.5	62	7.6	2.82
	4	30	8.33	64		8.44	11	62	7.6	2.82
	5	30	8.33	80		10.55	15	62	7.6	2.82
	6	30	8.33	96		12.66	15	62	7.6	2.82
	7	30	8.33	112		14.77	18.5	62	7.6	2.82
	8	30	8.33	128		16.88	22	62	7.6	2.82
	9	30	8.33	144		18.99	22	62	7.6	2.82
	10	30	8.33	160		21.1	30	62	7.6	2.82
80DL-50.4-20	2	50.4	14	40	1450	7.84	11	70	7.8	22.49
	3	50.4	14	60		11.76	15	70	7.8	2.49
	4	50.4	14	80		15.68	22	70	7.8	2.49
	5	50.4	14	100		19.60	30	70	7.8	2.49
	6	50.4	14	120		23.52	30	70	7.8	2.49
	7	50.4	14	140		27.44	37	70	7.8	2.49
	8	50.4	14	160		31.36	45	70	7.8	2.49
	9	50.4	14	180		35.28	45	70	7.8	2.49
	10	50.4	14	200		39.20	55	70	7.8	2.49
100DL-72-20	2	72	20	40	1450	10.9	15	72	8	2.8
	3	72	20	60		10.9	18.5	72	8	2.8
	4	72	20	80		10.9	30	72	8	2.8
	5	72	20	100		10.9	37	72	8	2.8
	6	72	20	120		10.9	37	72	8	2.8
	7	72	20	140		10.9	45	72	8	2.8
	8	72	20	160		10.9	55	72	8	2.8
	9	72	20	180		10.9	55	72	8	2.8
	10	72	20	200		54.4	70	72	8	2.8
100DL-100-20	2	100	27.8	40	1450	15.14	18.5	72	7.2	3.53
	3	100	27.8	60		22.72	30	72	7.2	3.53
	4	100	27.8	80		30.28	37	72	7.2	3.53
	5	100	27.8	100		37.86	45	72	7.2	3.53
	6	100	27.8	120		45.39	55	72	7.2	3.53
	7	100	27.8	140		53.0	75	72	7.2	3.53
	8	100	27.8	160		60.57	75	72	7.2	3.53
	9	100	27.8	180		68.14	90	72	7.2	3.53
	10	100	27.8	200		75.71	90	72	7.2	3.53
150DL-150-20	2	150	41.6	40	1450	20.42	30	80	5.7	2.8
	3	150	41.6	60		30.63	37	80	5.7	2.8
	4	150	41.6	80		40.84	45	80	5.7	2.8
	5	150	41.6	100		51.05	55	80	5.7	2.8
	6	150	41.6	120		61.26	75	80	5.7	2.8
	7	150	41.6	140		74.47	75	80	5.7	2.8
	8	150	41.6	160		81.68	90	80	5.7	2.8
200DL-280-30	2	280	77.8	60	1450	55.79	90	84	6.0	3.7
	3	280	77.8	90		83.69	110	84	6.0	3.7
	4	280	77.8	120		111.57	132	84	6.0	3.7
	5	280	77.8	150		139.47	160	84	6.0	3.7
	6	280	77.8	180		163.38	200	84	6.0	3.7
200DL-300-20	2	300	83.3	40	1450	51.05	55	84	6.0	3.5
	3	300	83.3	60		61.26	75	84	6.0	3.5
	4	300	83.3	80		83.69	110	84	6.0	3.5
	5	300	83.3	100		111.57	132	84	6.0	3.5
	6	300	83.3	120		139.47	160	84	6.0	3.5

【DL系列立式多級離心泵】安裝說明：
    1．安裝前檢查水泵和電機的完好情況。
    2．泵安裝位置應盡可能靠近水源處。
    3．泵與底座安裝有兩種方式，一種是直接裝在水泥基礎上的剛性連接，另一種是采用JGD型減振器安裝的柔性連
接，具體方法見安裝示意圖所示。
    4．直接安裝可將泵安放在基礎上墊高30～40毫米(準備充填水泥漿之用)，然后進行校正，并穿好地腳螺栓，充填
水泥砂漿，經3～5天水泥干涸后，重新校正，待水泥完全干涸后，擰緊地腳螺栓的螺母。
    5．安裝管路時，進、出水管路都應有各自的支承，不應使泵的法蘭承受過大的管路重量。
    6泵用于有吸程場合，進水管端應裝有底閥，并且進出口管路不應有過多彎道，同時不得有漏水、漏氣現象存在。
    7．在進口管路上***裝有過濾網，以防雜質進入葉輪內部。濾網的有效面積應是進水管面積的3～4倍，以保證液
體的自由暢通。
    8．為了維護和使用方便安全，在泵的進、出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證
泵在額定范圍內運行，確保泵的正常運行和使用壽命。
    9．進口如需擴徑連接，請選用偏心異徑管道接頭。
【DL系列立式多級離心泵】起動與運行：
一、起動
    l、泵用于有吸程場合，即進口為負壓時，應先向進口管路中進行灌水排氣或用真空泵引水，使水充滿整個泵和進口管路，注意進口管路必須密封，不得有漏氣現象存在。
    2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
    3、用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環運轉有無碰擦，如轉不動，不應起動，直至找出故障原因為止。
    4、試起動，電機轉向應和泵上的箭頭指向一致，打開壓力計旋塞。
    5、當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
二、運轉
    1、泵在運轉時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。
    2、定時檢查電機電流值不應超過額定電流；
    3、泵的軸承溫度不得高于75℃，并不得超過外界溫度35℃。
    4、泵在開始運轉時應放松填料壓蓋，當膨脹石墨或填料完全膨脹后再調整到合適的程度。
    5、易損件磨損過大應及時更換。
    6、發現異常現象，立即停機檢查原因。
三、停車
1、關閉出水管路上的閘調，關閉真空表旋塞。
2、停止電機，然后關閉壓力計旋塞。
3、如有冬季塞冷季節，應將泵內液體放盡，以免凍裂。
4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。
【DL系列立式多級離心泵】故障原因及排除方法：


故障現象	可能產生的原因	解決方法
水泵不吸水壓力表和真空表指針劇烈跳動	1.灌注引水不夠 2.管路與儀表聯接處漏氣 3.吸程過高	1.檢查底閥是否漏水.再雇足引水 2.擰緊漏氣處 3.降低吸水高度
水泵不吸水真空表表示高度真空	1.底閥沒有打開或己堵塞 2.吸水管路阻力太大 3.過濾器堵塞	1.檢査底閥 2.更換吸水 3.清理過濾器
壓力表有壓力但仍不出水	1.出水管阻力太大 2.旋轉方向不對 3.出口管閥門未開 4.葉輪堵塞	1.檢査或緡短水管 2.檢査電機.兩相互調 3.打開出口閥 4.清除葉輪內的污物
達不到設計流量	1.有空氣吸入 2.由于水位降低.淹沒深度不夠， 3.葉輪內有異物堵塞 4.轉子部分嚴重磨損	1.檢査漏氣部位并排除 2.延長吸水管.加深淹深度 3.拆卸并滴除異物 4.更換密封壞
泵消耗功率過大	1.填料壓得過緊.并發熱 2.流置過大 3.回轉體與殼體有碰擦 4.泵軸承磨損 5.泵軸彎曲	1.適當放松 2.關小閘閥開度 3.修 整 4.更換軸承 5.更換或校正
泵振動加大	1.葉輪局部有堵塞 2.葉輪破損 3.流量過小 4.泵軸與電動機不同心 5.軸承破損 6.混入空氣.發生汽蝕	1.拆卸清除異物 2.更 換 3.稍幵出口閥 4.定點找正 5.更 換 6.改變吸入位.改善吸水管
